GDST3051智能壓力/差壓變送器
1、概述
GDST3051智能變送器是一種多功能數字化儀表，在采用先進的、成熟的、可靠的電容傳感器技術基礎上，結合先進的單片機技術和傳感器數字轉換技術精心設計而成。
核心部件采用十六位單片機，其強大的功能和高速的運算能力保證了變送器的優良品質。整個的設計框架著眼于可靠性、穩定性、高精度和智能化。
具有強大的界面操作功能，數字表頭可以顯示壓力、百分比和電流，及0～100％模擬指示，按鍵操作能方便地在無標準壓力源的情況下完成零點遷移、量程設定、阻尼設定等基本參數的設置，極大的方便了現場調試。
對于實行上位機監控的現場，此智能軟件可同時監控16臺變送器，并可監控每一臺變送器的壓力、百分比及電流值的趨勢曲線。這是此GDST3051智能變送器的獨特功能之所在。
信號轉換、信號采集與處理及電流輸出控制采用了一體化專用集成電路（ASICS），使變送器具有穩定、可靠、抗振等特點，具有良好的互換性。
2、性能指標
2.1技術參數
型號 | GDST3051 |
輸出信號 | 4-20mA、4-20mA+HART、RS485 |
供電電源 | 24VDC |
精度 | ±0.1%F.S |
阻尼 | 電氣阻尼為0～32 秒，可按0.1 秒的時間隔調整 |
指示 | LCD 液晶顯示 |
量程和零位調節 | 智能電子部件上的設定按鈕，或通過HART通訊器進行調整 |
溫度范圍 | 電子電路：-40～＋85℃， 敏感元件：-40～＋104℃ |
啟動時間 | 在最小阻尼時，最多2秒鐘 |
容積吸取量 | 小于0.16cm3 |
壓連接 | 普通型壓力容室上連接螺孔為1/4＂-18NPT，引壓接頭上的連接螺孔為1/2-14NPT或按訂貨要求 |
溫度影響 | ·最大量程零點誤差為量程的±0.5％/56℃；零點、量程總誤差為量程的±1.0％/56℃ ·最小量程 零點誤差為量程的±3.0％/56℃；零點、量程總誤差為量程的±3.5％/56℃ |
振動影響 | 在任意軸向上，頻率為200Hz，引起的誤差為最大量程的±0.05％/g |
超壓影響 | 對不同的量程，按規定過壓，其過壓誤差為最大量程的±0.25％ |
電源影響 | 小于輸出量程的0.005％/V |
安裝位置影響 | 最大可產生0.24KPa的零點誤差，但可校正，對量程無影響 |
電磁／射頻干擾影響 | 按照SAMA PMC33.1，從20～1000MHz 進行試驗，場強可高至30V/m |
電氣接口 | M20×1.5、1/2”NPT(F) |
防爆等級 | 隔爆型：ExiaIICT4 |
3、使用說明
3.1 電氣連接 系統接線

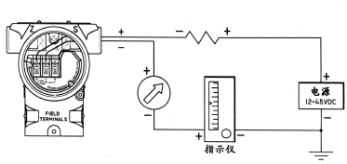

圖3-1 電氣接線圖
信號端子位于電氣盒的一個獨立艙內。在接線時，可擰下接線側的表蓋。左邊的端子是信號端子，右邊的端子是測試或指示表端子（圖 3-1 畫出了端子的位置，測試端子用于接任選的指示表頭或供測試，電源是通過信號 線送到變送器的，無需另外的接線）。
信號線可采用雙絞線效果更好。信號線不要與其它電源線一起穿金屬管或放在同一線槽中，也不要靠近強 電設備。在電磁干擾較嚴重的場合，建議使用屏蔽導線，并妥善接地。
變送器電氣殼體上的穿線孔，應當密封或者塞?。ㄓ妹芊饽z），以避免電氣殼內潮氣積聚。如果穿線孔不 密封，則安裝變送器時，應使穿線孔朝下，以便排除液體。
信號線可以不接地（浮空）或在信號回路中任何一點接地，變送器外殼可以接地或不接地。
因?yàn)樽兯推魍ㄟ^電容耦合接地，所以檢查絕緣電阻時，不應用高于100V的兆歐表，電路檢查應采用不大于45V的電壓。
3.2 現場安裝
安裝支架外形尺寸及安裝方式示意圖
a. 板裝彎支架，訂貨代號B2 b. 管裝彎支架，訂貨代號B1 C. 管裝平支架，訂貨代號B3
管裝彎支架 板裝彎支架 管裝平支架
4、壓力變送器-選型表：
GDST3051 | 智能電容式壓力（差壓）變送器 | 變送器 | |||||||||||||
DP | 差壓變送器 | 變送器類型 | |||||||||||||
DR | 微差壓變送器 | ||||||||||||||
HP | 高靜壓差壓變送器 | ||||||||||||||
GP | 壓力變送器 | ||||||||||||||
AP | 絕對壓力變送器 | ||||||||||||||
代碼 | 調整范圍 | 適用變送器類型 | 測量范圍 | ||||||||||||
2 | 0-0.125～1.5KPa | DR | |||||||||||||
3 | 0-1.3～7.5 KPa | DP、GP | |||||||||||||
4 | 0-6.2～37.4 KPa | DP、HP、GP、AP | |||||||||||||
5 | 0-31.1～186.8 KPa | DP、HP、GP、AP | |||||||||||||
6 | 0-117～690 KPa | DP、HP、GP、AP | |||||||||||||
7 | 0-345～2068 KPa | DP、HP、GP、AP | |||||||||||||
8 | 0-1170～6890 KPa | DP、GP、AP | |||||||||||||
9 | 0-3450～20680KPa | GP | |||||||||||||
0 | 0-6890～41370KPa | GP | |||||||||||||
A | 2 MPa，用于DR 型 | E | 25 MPa，用于HP 型 |
最大過載壓力或靜壓 | |||||||||||
B | 5 MPa，用于DR、DP 型 | F | 32 MPa，用于HP、GP、9型 | ||||||||||||
C | 10 MPa，用于DP 型 | G | 52 MPa，用于GP“0”型 | ||||||||||||
D | 14 MPa，用于DP、GP、AP 型 | ||||||||||||||
J | 二線制4～20mA | 輸出信號 | |||||||||||||
S | 二線制4～20mA，疊加HART協議 | ||||||||||||||
法蘭接頭 | 排氣/排液閥 | 隔離膜片 |
結構材料 | ||||||||||||
22 | 316 不銹鋼 | 316 不銹鋼 | 316 不銹鋼 | ||||||||||||
23 | 316 不銹鋼 | 316 不銹鋼 | 哈氏合C-276 | ||||||||||||
24 | 316 不銹鋼 | 316 不銹鋼 | 蒙乃爾 | ||||||||||||
25 | 316 不銹鋼 | 316 不銹鋼 | 鉭 | ||||||||||||
33 | 哈氏合金C | 哈氏合金C | 哈氏合C-276 | ||||||||||||
35 | 哈氏合金C | 哈氏合金C | 鉭 | ||||||||||||
防爆選項 | |||||||||||||||
O | 普通型 | ||||||||||||||
D | 隔爆型 | ||||||||||||||
E | 本安型 | ||||||||||||||
M1 | 0-100%線性指示 | 附加任選項 | |||||||||||||
M2 | 0-100%平方根指示 | ||||||||||||||
M3 | LED 數字顯示器 | ||||||||||||||
M4 | LCD 液晶顯示器 | ||||||||||||||
B1 | 管裝彎支架 | ||||||||||||||
B2 | 板裝彎支架 | ||||||||||||||
B3 | 管裝平支架 | ||||||||||||||
D1 | 壓力室泄放閥位于上部 | ||||||||||||||
D2 | 壓力室泄放閥位于下部 | ||||||||||||||
-XXXX | 出廠時標定量程，單位kPa | ||||||||||||||
GDST3051 | 訂貨代碼 | ||||||||||||||
