2LQF1W系列冷卻器
2LQF1W系列冷卻器
上架時間：2025-10-10
產品描述：
列管式冷卻器由兩只相同面積的冷油器和三通閥裝置構成，一只工作，一只備用，每個冷卻器能承擔整個系統的冷卻負荷，管板一頭固定，一頭浮動、可拆卸的管束和水室箱蓋，便于運行過程中清洗、檢查和維修。冷卻器的材質...
列管式冷卻器由兩只相同面積的冷油器和三通閥裝置構成，一只工作，一只備用，每個冷卻器能承擔整個系統的冷卻負荷，管板一頭固定，一頭浮動、可拆卸的管束和水室箱蓋，便于運行過程中清洗、檢查和維修。冷卻器的材質，根據使用場所、水系統條件可有多種選擇。

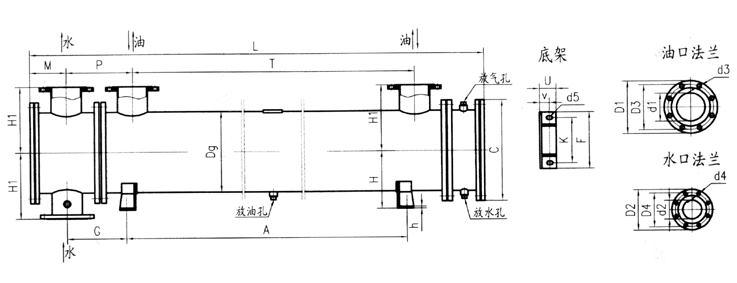

一：2LQF1W型冷卻器尺寸示意圖
| 型號 | 換熱面積（M2） | Dg | H1 | V | K | d5 | h | D1 | d3 | d2 | D2 | d4 | M | T | A | 重量 |
| C | H | U | F | d1 | D3 | D4 | P | L | G | |||||||
| 10/19F | 19 | 273 | 248 | 35 | 140 | 4孔16×22 | 10 | 280 | 8孔23 | 80 | 190 | 8孔18 | 140 | 2690 | 2690 | 578 |
| 360 | 190 | 60 | 200 | 150 | 240 | 160 | 290 | 3460 | 240 | |||||||
| 10/25F | 25 | 325 | 280 | 35 | 165 | 4孔16×32 | 10 | 280 | 8孔23 | 80 | 190 | 8孔18 | 145 | 2690 | 2690 | 746 |
| 415 | 216 | 60 | 230 | 154 | 240 | 160 | 292 | 3470 | 240 | |||||||
| 10/29F | 29 | 340 | 298 | 50 | 190 | 4孔16×32 | 10 | 280 | 8孔23 | 100 | 215 | 8孔18 | 160 | 2690 | 2670 | 883 |
| 445 | 268 | 85 | 250 | 150 | 240 | 285 | 310 | 3510 | 280 | |||||||
| 10/36F | 36 | 390 | 324 | 50 | 215 | 4孔19×32 | 10 | 280 | 8孔23 | 100 | 215 | 8孔18 | 165 | 3680 | 2640 | 1054 |
| 495 | 292 | 85 | 270 | 150 | 240 | 285 | 320 | 3520 | 285 | |||||||
| 10/45F | 45 | 425 | 350 | 50 | 240 | 4孔19×32 | 10 | 280 | 8孔23 | 150 | 280 | 8孔23 | 190 | 3680 | 2670 | 1458 |
| 550 | 305 | 85 | 300 | 150 | 240 | 240 | 345 | 3580 | 310 | |||||||
| 10/55F | 55 | 460 | 375 | 70 | 265 | 4孔19×32 | 14 | 335 | 12孔23 | 150 | 280 | 8孔23 | 195 | 2615 | 2590 | 1553 |
| 660 | 330 | 100 | 325 | 200 | 295 | 240 | 385 | 3630 | 345 | |||||||
| 10/68F | 68 | 500 | 405 | 70 | 345 | 4孔19×32 | 14 | 335 | 12孔23 | 150 | 280 | 8孔23 | 200 | 2600 | 2590 | 2140 |
| 655 | 348 | 100 | 400 | 200 | 295 | 240 | 390 | 3640 | 350 | |||||||
| 10/77F | 77 | 550 | 432 | 70 | 345 | 4孔19×32 | 14 | 335 | 12孔23 | 150 | 280 | 8孔23 | 205 | 2595 | 2590 | 2582 |
| 705 | 380 | 100 | 400 | 200 | 295 | 240 | 395 | 3665 | 355 | |||||||
| 10/100F | 100 |
